LDO参数描述
LDO使用中常见的参数

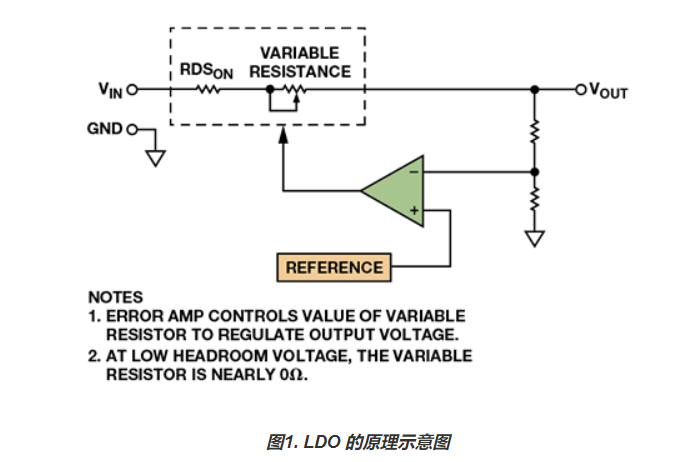

LDO原理示意图
1、压差
LDO的输入与输出电压之间的差值就是LDO的压差。LDO 在不同的负载电流下有着不同的最小压差。为了保证输出电压的稳定，在实际应用中需要根据负载电流的大小来判断保证正常的输出电压所需的最小压差。
2、静态电流(地电流)
地电流是 LDO 正常工作时地引脚流过的电流，是 LDO 工作时自身消耗的电流，也等于输入电流与负载电流的差，当输出电流为 0 时，该电流又称静态电流。较低的静态电流虽然会产生更低的功耗，但是同样会造成其他性能方面的降低，比如说负载瞬态响应。这就需要在选购LDO中充分考虑使用场景.同时静态电流也会随着输出电流或者输入电压的变化随之出现变化.

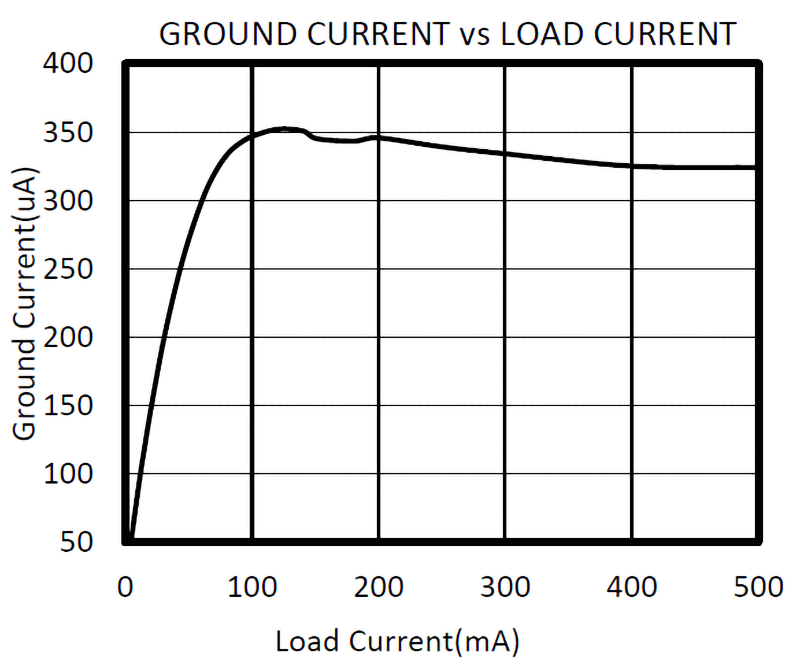

如下图润石的RS3236的静态电流随负载的变化。
3、PSRR(电源抑制比)
电源抑制比的定义是电源电压变化与LDO输出的电压相应变化的比例。由于此比值一般比较大，常用分贝（dB）作为单位。电源抑制比用来，描述LOD对与电源噪声的的抑制能力。在高清摄像头模组，高清晰音频，微弱信号检测等应用，对电源抑制比的参数比较关注。

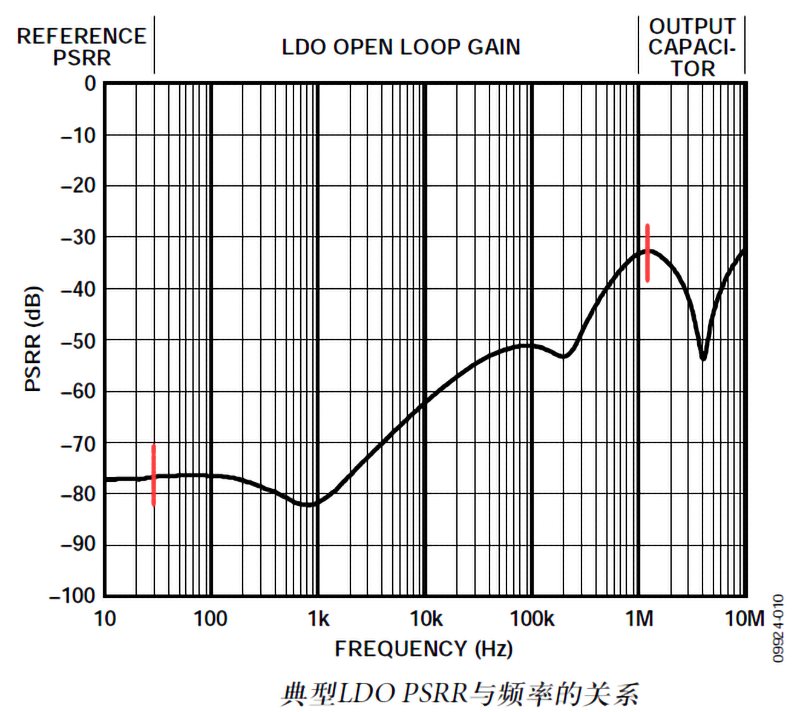

LDO 的 PSRR 曲线可以分为三段，低频段主要受内部基准电压源的影响，中频段主要受内部误差放大器的开环增益曲线影响，在高频段，PSRR 基本上与 LDO 内部主要的器件无关了，主要是输出滤波电容，输出端的引线电感，还有 LDO 内部的等效输出阻抗在相互作用而表现出具有某个频率点谐振的状态。输出电流越大，LDO 的 PSRR 越差。
4、瞬态响应

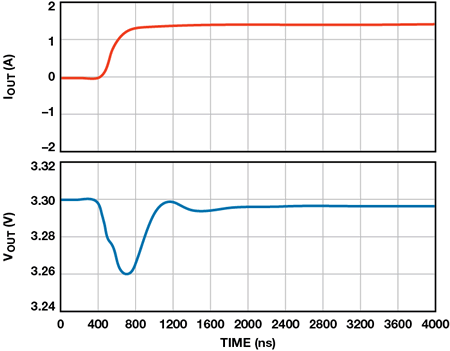

瞬态响应是指负载从一个电流跳到另一个电流时，LDO 输出电压瞬间变化的幅度，因为 LDO 内部本质上是一个负反馈系统，对于输出的突然扰动，必然存在一个响应的时间，LDO 的静态电流越大，内部负反馈的环路带宽可以做的宽一点，则瞬态响应就会更好，输出电压的波动更小，因为可以更快的响应输出的变化。
通过加大输出滤波电容会改善 LDO 的瞬态响应，因为更大的输出电容可以瞬间提供充足的电荷给负载吸取，输出电压因此跌落更少。对于负载电流快速变化的负载来说，LDO 的瞬态响应是一个非常关键的参数，许多 CPU 的核电压，音视频编解码芯片，都属于负载电流快速变化的负载，对纹波又要求苛刻，因此需要超快响应速度的 LDO。
